El dispositivo de corrección hidráulica se compone principalmente de una rueda motriz, una bomba de aceite, un tanque de aceite, un bloque colector de aceite, un cilindro de aceite, un conjunto de tubería de aceite y un marco fijo. El dispositivo de corrección hidráulica actúa sobre los rodillos de centrado superior e inferior. Cuando el cinturón se desvía, ajusta activamente el ángulo del tirador de corrección para corregir el cinturón. No solo salva el rodillo vertical y protege el borde de la correa del daño por fricción del rodillo vertical, sino que también corrige rápidamente la correa y detecta automáticamente el funcionamiento. La desviación se puede corregir para que la correa funcione siempre en un estado razonable. Tiene un buen efecto de ajuste sobre la desviación de la correa causada por una instalación incorrecta de la correa transportadora, fallas de operación, impacto del material, cambios de carga y alargamiento desigual entre las secciones de la correa.
La potencia de este dispositivo es la potencia hidráulica generada por la fricción y rotación de la correa y la rueda de detección, por lo que no requiere alimentación eléctrica, y se ajusta y corrige automáticamente. Tiene las características de estructura simple, rendimiento confiable y fácil instalación. El dispositivo adopta una estructura completamente cerrada, por lo que puede funcionar normalmente en cualquier entorno hostil.
Presupuesto
Principio de funcionamiento:
El dispositivo se compone de un dispositivo de salida de potencia compuesto por una rueda de detección y una bomba de aceite, una válvula lógica y un cilindro de aceite para formar un actuador, y luego se conecta al marco del rodillo corrector de desviación. Cuando la correa corre por el centro, no hace contacto con las ruedas de detección izquierda y derecha, y es un funcionamiento normal. Si la correa corre hacia la izquierda, el dispositivo de salida de potencia izquierdo se activa y el actuador ajusta la posición del rodillo corrector de desviación según el juicio de la válvula lógica, generando un empuje inverso para empujar la correa hacia el lado medio. Por el contrario, cuando la correa se desvía hacia la derecha, se activa el dispositivo de salida de potencia derecha y el actuador ajusta la posición del rodillo corrector de desviación según el juicio de la válvula lógica, generando un empuje inverso para empujar la correa hacia la derecha. lado medio.
Características de rendimiento:
1. El dispositivo de ajuste de desviación hidráulica completamente automático puede detectar automáticamente la desviación de la correa y ajustarla para que la correa siempre funcione dentro del rango establecido.
2. El dispositivo de ajuste de compensación hidráulico completamente automático no requiere suministro de energía, tiene una estructura simple y es fácil de instalar y mantener.
3. El dispositivo de ajuste de compensación hidráulico completamente automático controla el grupo de rodillos de ajuste de compensación y tiene una función de bloqueo.
4. El dispositivo de ajuste de compensación hidráulico completamente automático no desgasta la correa cuando detecta y ajusta la correa.
5. El dispositivo de ajuste de compensación hidráulico completamente automático puede adaptarse a cualquier entorno hostil y no le teme al agua ni al polvo.
6. Se recomienda instalar dos juegos de correas largas en un radio de 20 metros, y el intervalo de instalación por encima de 20 metros es de 10~15 mm/juego.
Solicitud: Acero, metalurgia, carbón, cemento, generación de energía, puertos y otras industrias.
Productos recomendados
MANTENERSE EN CONTACTO

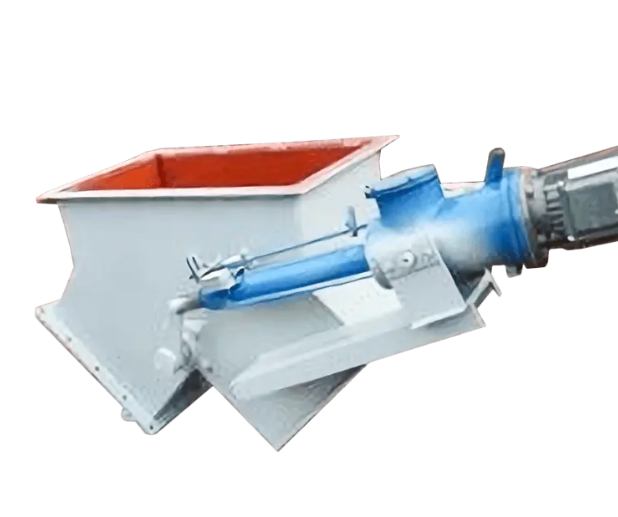

Distribuidor electrohidráulico de tres vías (También conocido como válvula de distribución de materiales de tres vías electrohidráulicas, el canal triple-hidráulico) es un equipo clave ...

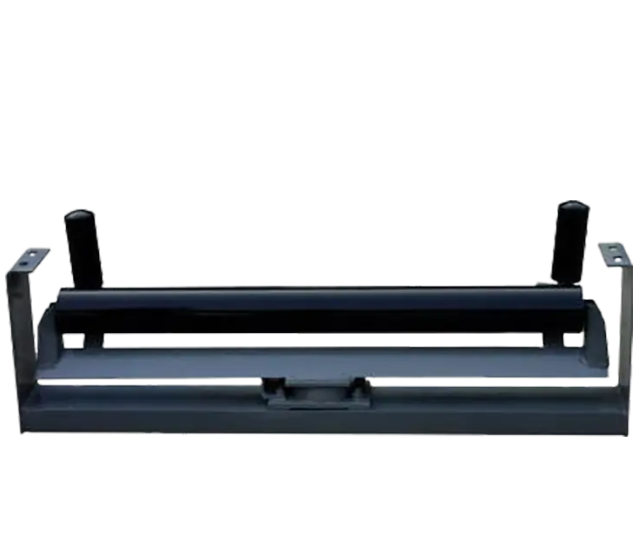

LEER MÁS1. Principio de trabajo central: coordinación precisa de tres funciones El Rodillo plano del transportador de cinta Se da cuenta de las tres funciones de apoyo...
LEER MÁS1. ¿Qué es un limpiador de transportador de cinta El limpiador transportador de cinturones (también conocido como barrendero) es un dispositivo que se util...

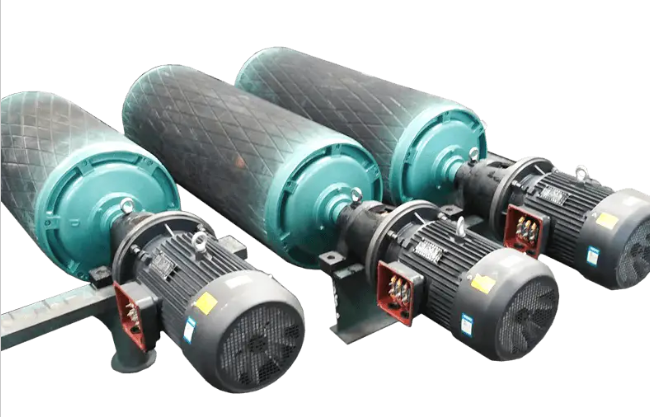

LEER MÁS1. Cuatro medidas de mantenimiento para extender la vida útil de un Manejo de la polea eléctrica Verifique regularmente la tensi...
